- Model: EX.9816
Patch Panel, Cat.5e və Сat6 üçün 19 düymlük rack quraşdırıla bilən RJ45 patch panelidir.
Panellər divara quraşdırılıb və 19 "telekommunikasiya kabinetləri, çarxlar və çərçivələr.

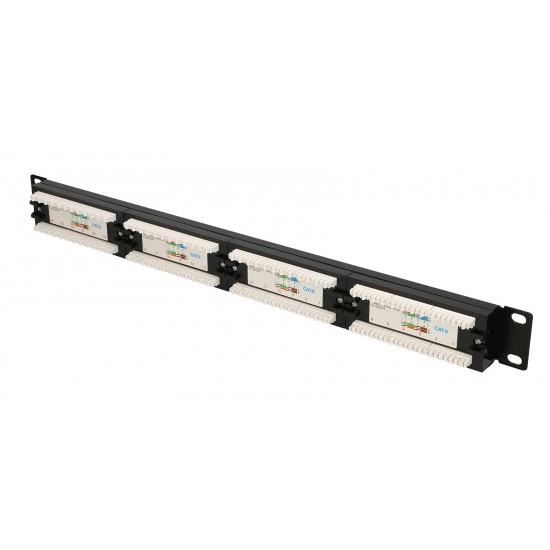

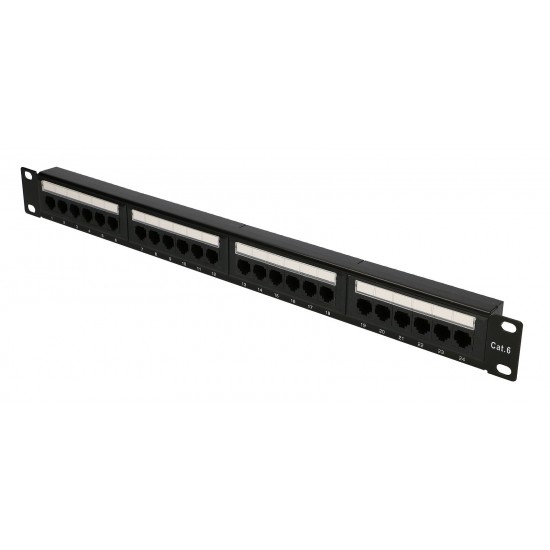

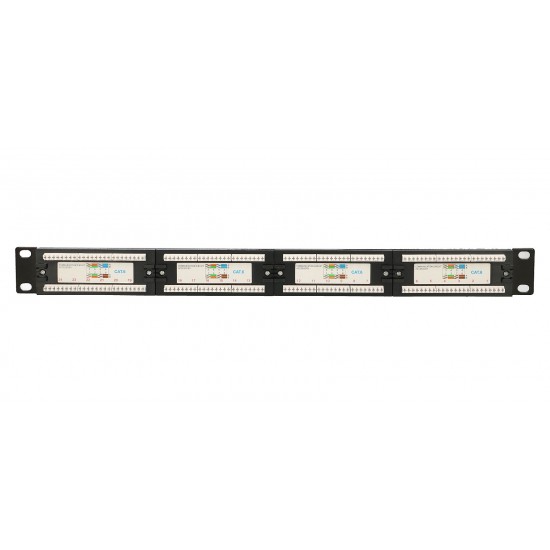

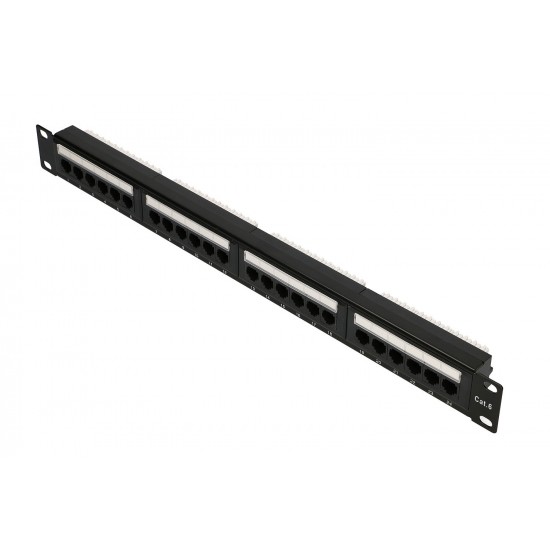

Panelin ön hissəsindəki limanlara ədədi işarələr qoyulur. Panelin arxa tərəfində rəng və ədədi işarələr var. Əlavə markalanma üçün sahələr var.
Yama panelləri limanların sayına, kateqoriyaya və montaj texnikasına görə fərqlənir.
Portların sayına görə 12, 24 və 48 portlu patch panelləri ən çox yayılmışdır;
Standartlara görə, 5e və 6 kateqoriyalı panellər əsasən istifadə olunur.
Proqramlar:
• Uzun məsafəli rabitədə üfüqi paylama və ya avadanlıqların ləğvi;
• Birləşmə nöqtəsində interaktiv xitam;
• İş zonasında çox istifadəçi ünsiyyət qurğusu.
Xüsusiyyət:
• Standart 19 "avadanlıq üçün mötərizə, kassa və divara quraşdırılmış çarx quraşdırmaq üçün müraciət edin;
• Müxtəlif məlumat modulları kabel sisteminin işlənməsi üçün daha çox seçim imkanı verir;
• Universal ardıcıllıqla-T568A və T568B rəng ardıcıllığı modullarda açıq şəkildə etiketlənmişdir;
• Digər məlumat modullarının dizaynı gözlənilən qiymət tələbindən çox olur;
• Etiket və quraşdırılmış nişanlar etiketləmək və idarə etmək üçün əlverişlidir;
• Tək kordon və çox xətli cüt təsir alətləri mövcuddur.
Standart:
• TIA / EIA-568-A və TIA / EIA-568-B Kateqoriya 5E tələblərinə cavab verin;
• TIA / EIA TSB-40 ilə tanış olun;
• ISO / IEC Ümumi Kabelləmə Standartı 11801 ilə tanış olun;
• CENELEC Generic Cabling Standard EN50173 ilə tanış olun.
Specification:
Current Rating: | 1.5 Amps |
Insulation Resistance: | 500 Megaohm |
DC Resistance: | 0.1 ohm MAX |
Contact Resistance | 20 Mili-ohm |
Voltage: | 150 VAC MAX |
Insertion Life: | ≥ 1000 Mating Cycles |
Plug Retention Force: | 89N |
Temperature: | — 60~80°C |
Humidity: | 10%-90% RH |
IDC Accept: | 22-26 AWG Solid Wire |
Wire Scheme: | T568A/B |
Material:
Panel: | Cold rolled steel(thickness1.5mm) |
Back Bar: | Cold rolled steel(thickness1.5mm) |
Housing: | ABS |
Spring Wire: | Phosphor Bronze With Gold-plated 3u -50 u" |
IDC Contact: | Phosphor Bronze with tinned |
IDC Holder: | High Impact PC |
